Индикатор прослушивания разговора на параллельном телефонном аппарате

Принцип работы схемы


Устройство предназначено для использования его на телефонной линии с подключенными двумя параллельными ТА и позволяет иметь индикацию, что снята еще одна трубка, кроме той, через которую вы говорите.

Принцип работы данной схемы основан на использовании изменения напряжения в телефонной линии при снятой трубке на двух параллельных ТА одновременно. Если снята трубка только на одном ТА, то схема работает так же, как описанная выше, — светится светодиод HL1, причем транзисторы VT1 и VT2 могут отсутствовать. При снятии трубки еще на одном ТА напряжение в линии изменится примерно на 1...5 В (это зависит от внутреннего сопротивления установленных телефонных аппаратов).

Схема Индикатора прослушивания разговора на параллельном телефонном аппарате

Транзистор VT1 является анализатором уровня напряжения в линии, и режим его устанавливается резистором R2 (грубая настройка производится резистором R3) так, чтобы при снижении напряжения в линии на 0,5 В он из режима насыщения переходил в запертое состояние, что должно привести к насыщению транзистора VT2 и прекращению свечения светодиода. Это и будет являться индикатором того, что ваш разговор, возможно, прослушивается на параллельном ТА. В нормальном состоянии при снятой одной трубке должен светиться HL1.

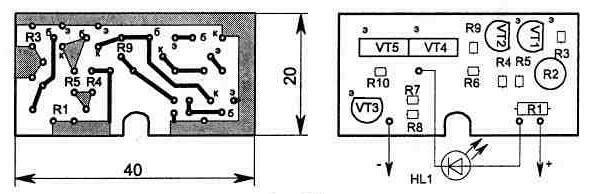

Топология печатной платы Индикатора прослушивания разговора на параллельном ТА

Топология печатной платы и расположение на ней элементов приведены выше. Конструкция платы рассчитана на то, чтобы она поместилась в стандартном телефонном гнезде (см. показанный на рисунке корпус). Резистор R2 малогабаритный, типа СПЗ-19а.

Устройство предварительно настроенное по методике для схемы на рис. 2.1, подключается к линии, соблюдая полярность, а окончательную настройку выполняют на ТЛ резистором R2 в момент, когда сняты сразу две телефонные трубки. При этом светодиод HL1 должен гаснуть.
